Ставим подсветку в Motorola E365




Ну значит делаете вы всё на ваш страх и риск, никто не несёт ответственности за то, что вы проделаете со своим телефоном, и гарантия, разумеется, теряется....
Если у вас уже установлен конденсатор, то подсветка сделает ваши "ночные" снимки ещё более красивыми, а если конденсатора нет, то благодаря подсветке вы сможете на ваших "ночных" снимках что-то разглядеть

А теперь всё по порядку:
1) Для подсветки нам понадобится светодиод, работающий от 3-3.3В.
Я нашел на радиорынке светодиод белого свечения с разбросом светового потока на 180°, размером в диаметре 4мм.

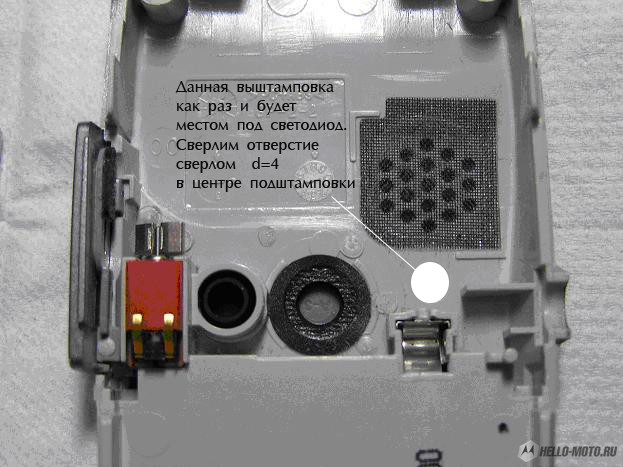

Единственное место, которое я нашел для монтажа светодиода:

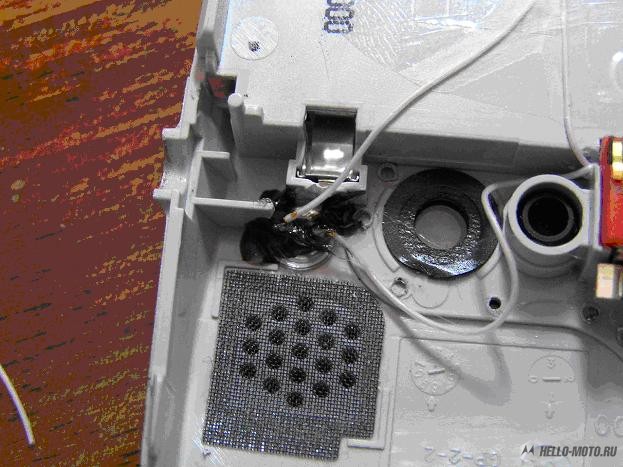

2) Приклеиваем термоклеем светодиод.... аккуратненько

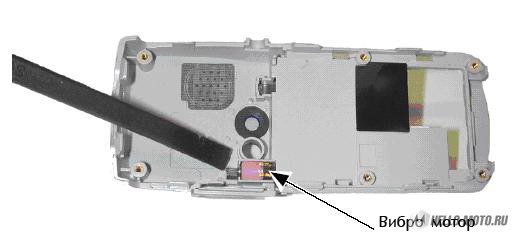

3) Вытаскиваем виброМОТОР

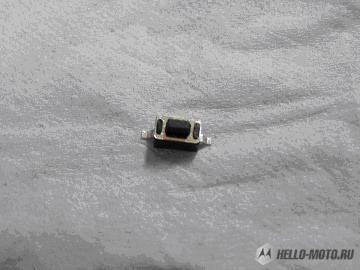

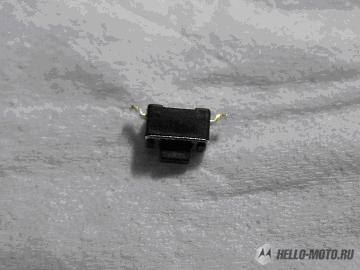

4) Удаляем решетку, на которую опирается вибромотор, и вырезаем отверстие под SMD микро

переключатель (я выбрал самый мелкий из тех кнопок, которые нашел)


(Перед тем как вырезать отверстие под выключатель нужно снять защитное стекло для

камеры (синее с виду сзади))

(Придется немного постараться, чтобы при открытии шторки срабатывал вы-ключатель,

однако это один из важнейших моментов данной кропотливой работы. Если вы это не сделаете, то можете не

продолжать, всё-равно толку не будет)

5) Устанавливаем на место вибромотор и скотчем приклеиваем провода к корпусу.

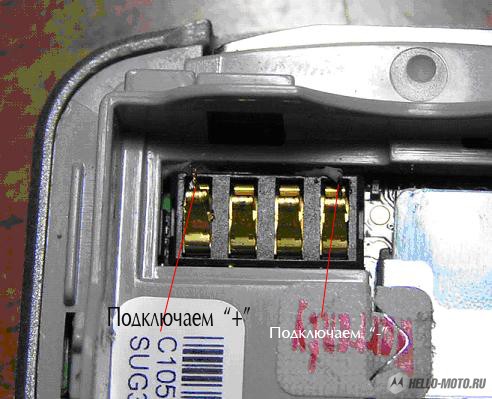

6) Подключаем питание на подсветку, для простоты я просто залудил провода и подложил их под контакты
батареи

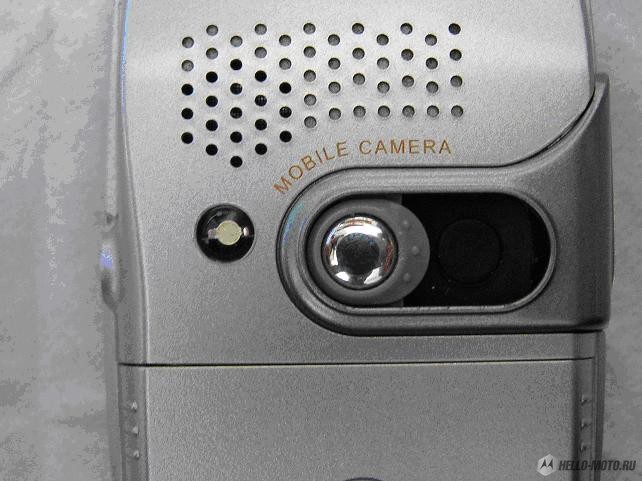

СОБИРАЕМ ТЕЛЕФОН И ВСЁ ГОТОВО!



Источник: hello-moto.ru
