Модернизация камеры Motorola E365




Ну для начала, чтобы потом не было мучительно больно: Автор статьи не несёт никакой ответственности: за ваш телефон, за информацию в телефоне, его работоспособность, какие-либо моральные или материальные затраты, и за всё то, что вы сделаете с телефоном в процессе переделки или в последствии.
Все действия лежат на вашей ответственности, и вы лишаетесь всякой гарантии на телефон.
Вот так вот....
Теперь сама доработка по пунктам:

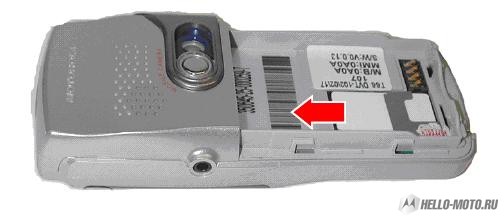

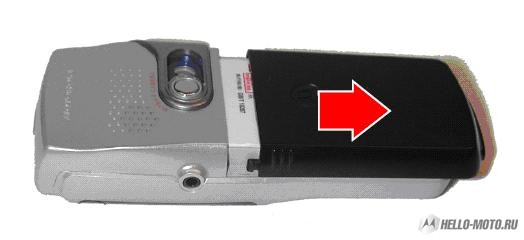

1. Снимаем крышку аккумулятора:

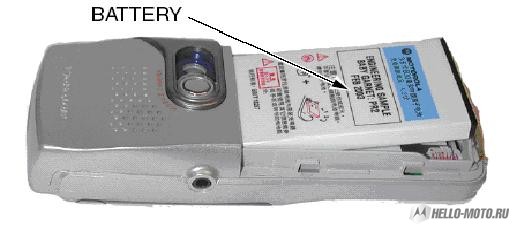

2. Вытаскиваем батарею:

3. Вытаскиваем SIM-карту:

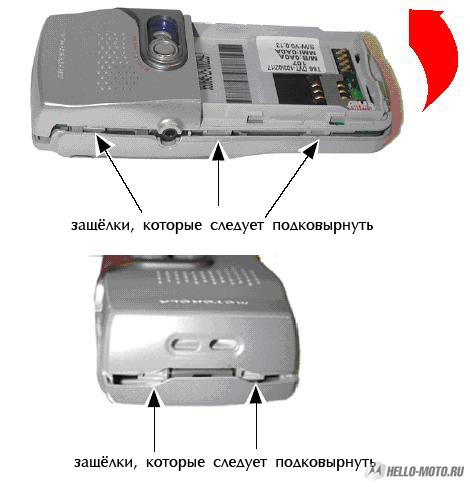

4. Разбираем корпус:

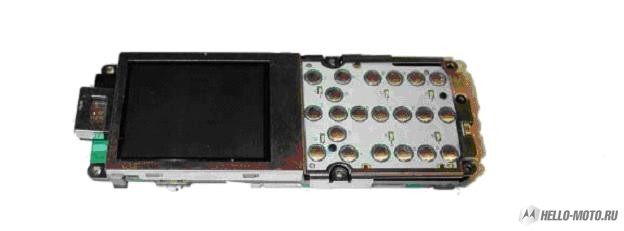

5. Теперь нужно вывернуть 6 винтов и снять плату.

6. Снимаем блок с динамиком и камерой:

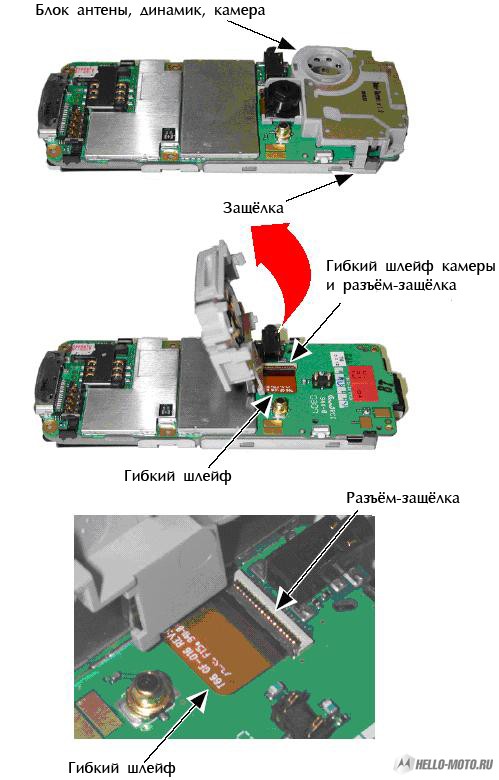

Защелку на разъеме (коричневая) нужно легко поддеть иголкой и она откроется.... теперь ваш телефон разобран... можно приступить к припайке конденсатора...

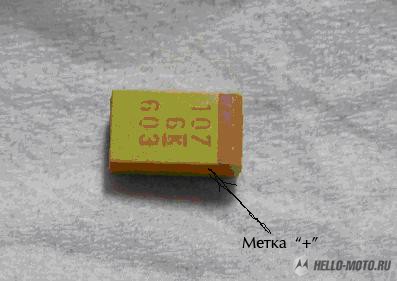

В качестве фильтра на питание камеры лучше использовать танталовый конденсатор стандарта SMD (для поверхностного монтажа) ёмкостью на 6В 100мкф, он имеет малый размер и относительно не большую цену.

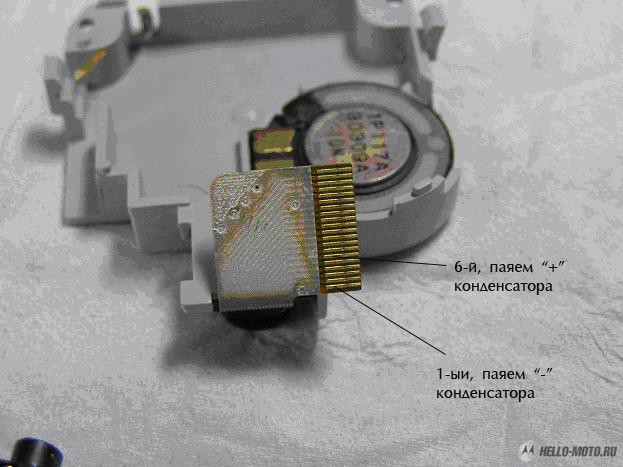

Отсчитываем 6-ой контакт на шлейфе:

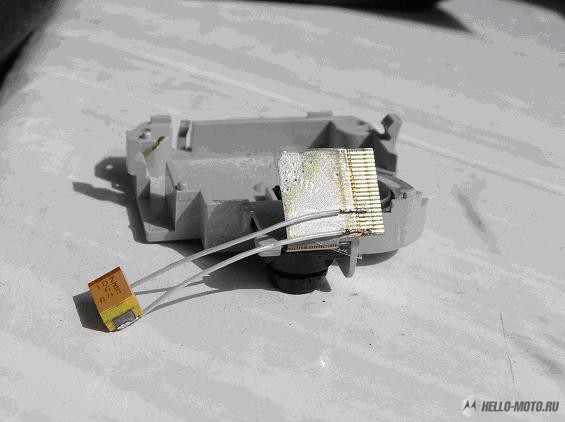

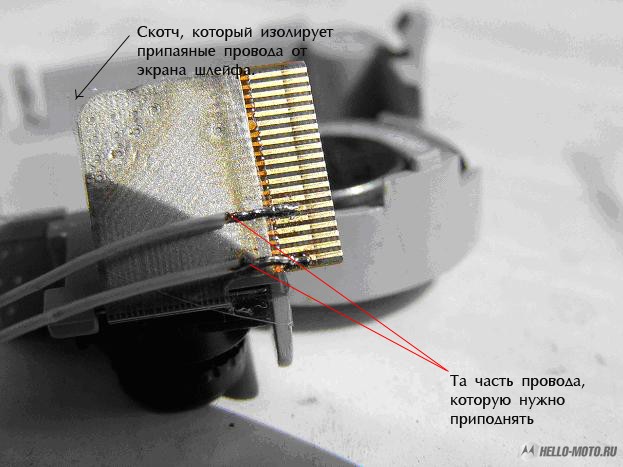

Припаиваем к ним тонкие проводки:


После пайки нужно немного приподнять провода и под них подклеить скотч.

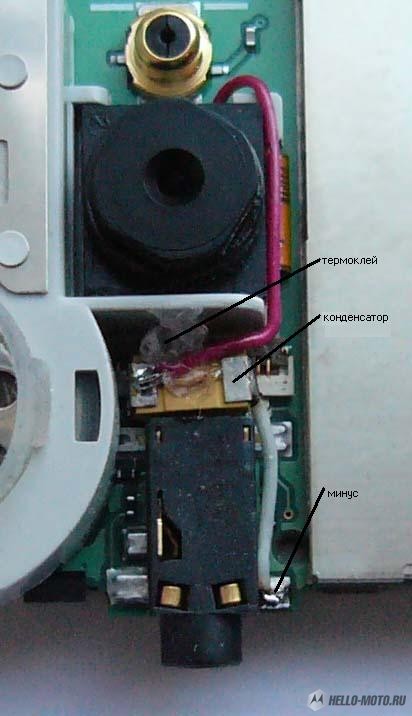

Должно получиться что-то подобное:

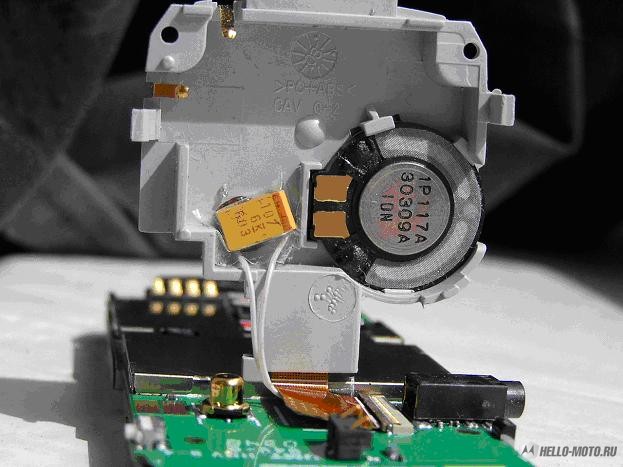

Далее приклеиваем конденсатор возле динамика на термоклей, предварительно обернув конденсатор скотчем (на всякий случай):

После вышеописанных манипуляций ставим шлейф обратно в разъем (если все сделано, как показано на рис., то он станет на свое место без проблем)
Ставим на место блок камеры, защелкиваем защелки и собираем телефон.
И ЕСЛИ ВЫ ВСЁ СДЕЛАЛИ ПРАВИЛЬНО, НЕ ЗАПЛАВИЛИ СОСЕДНИЕ ДОРОЖКИ НА ШЛЕЙФЕ ИЛИ ЕЩЁ ЧТО-НИБУДЬ В ЭТОМ РОДЕ, ТО У ВАС КАМЕРА БУДЕТ ФОТКАТЬ НА МНОГО ЛУЧШЕ! В противном случае у вас в камере вместо картинки будет чёрный дисплей...(в большенстве случаев это лечится отпайкий конденсатора, зачисткой "пространства" между дорожками канц. ножиком и протирки всего этого дела спиртом)
Если вы боитесь за свой шлейф, то вот ещё одна вариация припаивания конденсатора ( хотя один раз шлейф нагреть всё-таки придётся ):

Удачи!



Источник: motorolka.ru
